[전기기사] 2015년 1회. 전기기기_41~60

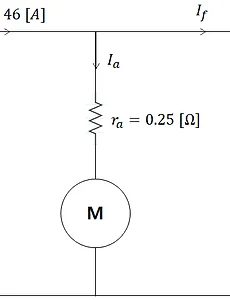

42. 정격이 10[HP], 200[V]인 직류 분권전동기가 있다. 전부하 전류는 46[A], 전기자저항은 0.25[Ω], 계자저항은 100[Ω]이며, 브러시 접촉에 의한 전압강하는 2[V], 철손과 마찰손을 합쳐 380[W]이다. 표류부하손을 정격출력의 1[%]라 한다면 이 전동기의 효율은?(1[HP]=746[W]) 직류 분권전동기이므로 다음과 같이 그림을 그릴 수 있습니다. 계자 저항이 주어져 있으므로 계자 전류를 구할 수 있고, 이로부터 전기자 전류도 구할 수 있습니다. I=Ia+If 이므로, 문제에서 전동기의 효율을 구하라 하였으므로 이 전동기의 입력과 손실을 구해야 합니다. 먼저 입력은 정격전압과 전부하 전류가 나와있으므로, 입력 VI는 그리고 전동기의 손실은 철손, 마찰손, 동손, 표류부하손의..
2020. 9. 21.
[전기기사] 2015년 1회. 전력공학_21~40
22. 3상 송전선로의 각 상의 대지 정전용량을 Ca, Cb, Cc라 할 때, 중성점 비접지 시의 중성점과 대지 간의 전압은?(E는 상전압) 여기서 알 수 있는 각각의 성분을 다시 정리하면, 그럼 그림에서 각 선의 전류는 다음과 같이 나타낼 수 있습니다. 여기서 Ia+Ib+Ic=0이므로 위의 식을 대입하고 En에 대해 정리하면, 문제에서 E에 대해 정리가 되어있으므로 Ea=E, Eb=a^2E, Ec=aE를 각각 대입하면, 그리고 a값은 이므로, 정리하면, 따라서 이로부터 En의 절대값을 구하면, 그리고 정리하면, 로 구할 수 있습니다. 25. 66[kV] 송전선로에서 3상 단락고장이 발생하였을 경우 고장점에서 본 등가 정상 임피던스가 자기용량(40[MVA])기준으로 20[%]일 경우 고장전류는 정격전류의..
